b. Untuk mengetahui bagaimana prinsip kerja dari sensor gerak
c. Untuk mempelajari aplikasi dari sensor gerak
d. Untuk mempelajari simulasi rangkaian sensor gerak dengan menggunakan aplikasi proteus.
Alat :

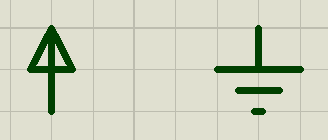

Terminals : Power dan Ground
Power - Ground
Bahan/Komponen :
1. Sensor Gerak - Sensor PIR
Sensor gerakadalahsensoryang berfungsi untuk pendeteksi gerakan yang bekerja dengan cara mendeteksi adanya perbedaan/perubahan suhu sekarang dan sebelumnya menjadi listrik.
PIR (Passive Infra Red)
Sensor PIR merupakan sensor yang dapat mendeteksi pergerakan, dalam hal ini sensor PIR banyak digunakan untuk mengetahui apakah ada pergerakan manusia dalam daerah yang mampu dijangkau oleh sensor PIR. Sensor ini memiliki ukuran yang kecil, murah, hanya membutuhkan daya yang kecil, dan mudah untuk digunakan. Oleh sebab itu, sensor ini banyak digunakan pada skala rumah maupun bisnis. Sensor PIR ini sendiri merupakan kependekan dari “Passive InfraRed” sensor.
Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.
Cara Kerja PIR
Pyroelectric Sensor
Pada umumnya sensor PIR dibuat dengan sebuah sensor pyroelectric sensor (seperti yang terlihat pada gambar disamping) yang dapat mendeteksi tingkat radiasi infrared. Segala sesuatu mengeluarkan radiasi dalam jumlah sedikit, tapi semakin panas benda/mahluk tersebut maka tingkat radiasi yang dikeluarkan akan semakin besar. Sensor ini dibagi menjadi dua bagian agar dapat mendeteksi pergerakan bukan rata-rata dari tingkat infrared. Dua bagian ini terhubung satu sama lain sehingga jika keduanya mendeteksi tingkat infrared yang sama maka kondisinya akan LOW namun jika kedua bagian ini mendeteksi tingkat infrared yang berbeda (terdapat pergerakan) maka akan memiliki output HIGH dan LOW secara bergantian.
Inilah mengapa sensor PIR dapat mendeteksi pergerakan manusia yang masuk pada jangkauan sensor PIR, hal ini disebabkan manusia memiliki panas tubuh sehingga mengeluarkan radiasi infrared.
Bagian-Bagian Sensor PIR
Bagian Sensor PIR
Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
Regulator 3VDC : Penstabil tegangan menjadi 3V DC
Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
Output Digital : Output digital sensor
Ground : Hubungkan dengan ground (GND)
BISS0001 : IC Sensor PIR
Pengatur Jumper : Untuk mengatur output dari pin digital.
(*) Catatan: Pin nomor 1 dan 2 digunakan untuk melakukan kalibrasi sensor PIR dengan mengatur posisi potentiometer pada posisi label MIN atau MAX.
2. IC LM358
LM358 IC adalah kekuatan besar, rendah serta gampang dipakai dual channel op-amp IC. Ini dirancang serta diperkenalkan oleh semikonduktor nasional. Ini terdiri dari dua kompensasi internal, gain tinggi, op-amp independen. IC ini dirancang untuk khusus beroperasi dari catu daya tunggal melewati beberapa tegangan. IC LM358 terdapat dalam paket berkapasitas chip serta software op amp ini tergolong rangkaian op-amp konvensional, blok penguatan DC, serta amplifier transduser.
3. Relay
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
Electromagnet (Coil)
Armature
Switch Contact Point (Saklar)
Spring
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
4. Resistor
Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Umumnya Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya adalah Fixed Resistor, Variable Resistor, Thermistor dan LDR.
5. BC547
BC547 adalah transistor NPN sehingga kolektor dan emitor akan dibiarkan terbuka (bias terbalik) saat pin basis ditahan di ground dan akan ditutup (bias maju) saat sinyal diberikan ke pin basis. BC547 memiliki nilai penguatan 110 hingga 800, nilai ini menentukan kapasitas amplifikasi transistor. Jumlah arus maksimum yang dapat mengalir melalui pin Collector adalah 100mA, oleh karena itu kami tidak dapat menghubungkan beban yang mengkonsumsi lebih dari 100mA menggunakan transistor ini. Untuk membiaskan transistor kita harus menyuplai arus ke pin basis, arus ini (IB) harus dibatasi hingga 5mA.
Pin Configuration
Pin Number
Pin Name
Description
1
Collector
Arus mengalir melalui kolektor
2
Base
Mengontrol bias transistor
3
Emitter
Arus mengalir keluar melalui emitor
6. Potentiometer 10k
Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat. Potensiometer biasanya digunakan untuk mengendalikan peranti elektronik seperti pengendali suara pada penguat.
Potensiometer jarang digunakan untuk mengendalikan daya tinggi (lebih dari 1 Watt) secara langsung. Potensiometer digunakan untuk menyetel taraf isyarat analog (misalnya pengendali suara pada peranti audio), dan sebagai pengendali masukan untuk sirkuit elektronik. Sebagai contoh, sebuah peredup lampu menggunakan potensiometer untuk menendalikan pensakelaran sebuah TRIAC, jadi secara tidak langsung mengendalikan kecerahan lampu.

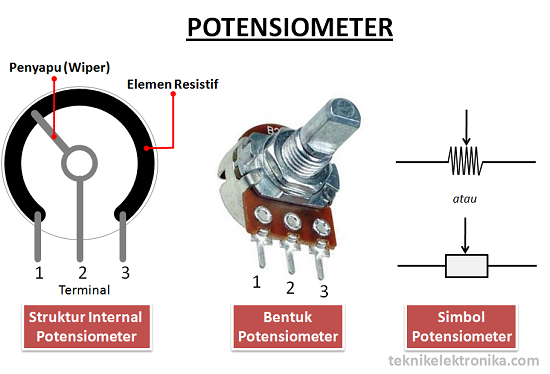

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :
Penyapu atau disebut juga dengan Wiper
Element Resistif
Terminal
Prinsip Kerja (Cara Kerja) Potensiometer
Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.
Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon).
Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).
7. Dioda 1N4002 dan Dioda 1N4148
Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.
Berdasarkan Fungsi Dioda, Dioda dapat dibagi menjadi beberapa Jenis, diantaranya adalah :
Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan
Dioda Photo yang berfungsi sebagai sensor cahaya
Dioda Schottky yang berfungsi sebagai Pengendali

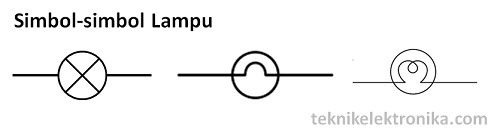

8. Lamp
Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.
Pada dasarnya, Lampu Listrik dapat dikategorikan dalam Tiga jenis yaitu Incandescent Lamp (Lampu Pijar), Gas-discharge Lamp (Lampu Lucutan Gas) dan Light Emitting Diode (Lampu LED).
9. Alternator-AC
Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Arus bolak-balik (AC/alternating current) adalah arus listrik di mana besarnya dan arahnya arus berubah-ubah secara bolak-balik. Bentuk gelombang dari listrik arus bolak-balik biasanya berbentuk gelombang sinusoida, karena ini yang memungkinkan pengaliran energi yang paling efisien. Namun dalam aplikasi-aplikasi spesifik yang lain, bentuk gelombang lain pun dapat digunakan, misalnya bentuk gelombang segitiga (triangular wave) atau bentuk gelombang segi empat (square wave).
Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrikarus bolak-balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan. Alternator pada pembangkit listrik yang digerakan dengan turbin uap disebut turbo alternator.
Simbol Alternator
10. Capasitors-ELCO
Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Kapasitor merupakan Komponen Elektronika yang terdiri dari 2 pelat konduktor yang pada umumnya adalah terbuat dari logam dan sebuah Isolator diantaranya sebagai pemisah. Dalam Rangkaian Elektronika, Kapasitor disingkat dengan huruf “C”.
Kapasitor Elektrolit adalah kapasitor yang bahan Isolatornya terbuat dari Elektrolit (Electrolyte) dan berbentuk Tabung / Silinder. Kapasitor Elektrolit atau disingkat dengan ELCO ini sering dipakai pada Rangkaian Elektronika yang memerlukan Kapasintasi (Capacitance) yang tinggi. Kapasitor Elektrolit yang memiliki Polaritas arah Positif (-) dan Negatif (-) ini menggunakan bahan Aluminium sebagai pembungkus dan sekaligus sebagai terminal Negatif-nya. Pada umumnya nilai Kapasitor Elektrolit berkisar dari 0.47µF hingga ribuan microfarad (µF). Biasanya di badan Kapasitor Elektrolit (ELCO) akan tertera Nilai Kapasitansi, Tegangan (Voltage), dan Terminal Negatif-nya. Hal yang perlu diperhatikan, Kapasitor Elektrolit dapat meledak jika polaritas (arah) pemasangannya terbalik dan melampui batas kamampuan tegangannya.

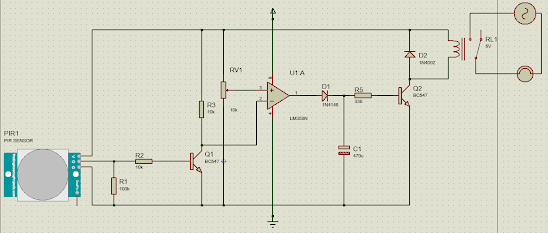

Rangkaian dan Prinsip Kerja Sensor PIR dan IC LM358 pada Lampu
Pada saat terdeteksi suatu gerakan oleh sensor pir , maka gerakan tersebut diubah menjadi tegangan listrik yang selajutnya dikuatkan oleh OP-AMP IC LM358 menuju driver relay , sehingga lampu menyala karena relay dalam keadaan Normally Close. Lama waktu nyala lampu ditentukan oleh komponen C1.
