Soal 7.4

Rangkaian Simulasi Aplikasi Encoder (output aktif high)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

    4.1. Prosedur Percobaan

    4.2. Gambar Rangkaian

    4.3. Prinsip Kerja

    4.4. Video

    4.5. Download File

1. Tujuan [Kembali]

• Memahami tentang encoder active high
• Mampu membuat rangkaian simulasi aplikasi encoder active high

2. Alat dan Bahan [Kembali]

    2.1 Alat

    a. Baterai

Baterai merupakan sebuah alat digunakan sebagai sumber tegangan pada rangkaian.

   b. Multimeter



    2.2 Bahan

    a. Resistor



Resistor merupakan komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya.

Cara menghitung nilai resistansi resistor dari gelang warna:

        1. Masukkan angka langsung dari kode warna gelang pertama

        2. Masukkan angka langsung dari kode warna gelang kedua

        3. Masukkan angka langsung dari kode warna gelang ketiga

 4. Masukkan jumlah nol dari kode warna gelang ke 4 atau pangkatkan angka tersebut



spesifikasi resistor

 flame sensor

    Flame sensor adalah sensor yang dirancang untuk mendeteksi dan menanggapi keberadaan api dan memungkinkan mendeteksi api. yang dimana api tersebut memiliki panjang gelombang antara 760nm – 1100nm.

Spesifikasi Flame sensor:

    a.Tegangan operasi antara 3,3 – 5 Vdc

    b.Terdapat 2 output yaitu digital output dan analog output yang berupa tegangan

    c.Sudah terpackage dalam bentuk modul

    d.Terdapat potensiometer sebagai pengaturan sensitivitas sensor dalam mensensing

 Konfigurasi pin flame sensor:

                Datasheet flame sensor :

    d. Relay

    Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Relay memiliki fungsi sebagai saklar atau elektromagnetik switch yang mana dikendalikan oleh magnet listrik

        Konfigurasi pin relay :

        spesifikasi relay

    f. Buzzer

             Buzzer listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.

Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi kisaran 1-5 KHz hingga 100 KHz untuk aplikasi ultrasound. Tegangan operasional buzzer yang umumnya berkisar 3-12 V.

Spesifikasi



   Cara Kerja Buzzer

    Tegangabn Listrik yang mengalir ke buzzer akan menyebabkan gerakan mekanis, gerakan tersebut akan diubah menjadi suara atau bunyi yang dapat didengar oleh manusia.

g. Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus, stabilisasi tegangan, dan modulasi sinyal. Transistor NPN adalah tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari emittor menuju kolektor.

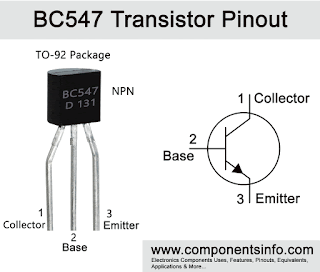

            Konfigurasi Pin



          Spesifikasi Transistor:

        1. DC Current gain(hfe) maksimal 800

        2. Arus Collector kontinu(Ic) 100mA

        3. Tegangan Base-Emitter(Vbe) 6V

        4. Arus Base(Ib) maksimal 5mA

        Data Sheet Transistor

            Grafik respon



3. Dasar Teori [Kembali]

• Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).













• Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.


Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.







Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.





Rumus transistor NPN:







Karakteristik I/O






Bentuk gelombang I/O




• Gerbang NOT
Gerbang NOT disebut juga inverter, gerbang ini hanya mempunyai satu input dan satu output. Persamaan logika aljabar Boole untuk output gerbang NOT adalah Y = Ā . Jadi output gerbang NOT selalu merupakan kebalikan dari input-nya. Jika input diberikan logika tinggi maka pada output akan dihasilkan logika rendah, dan pada saat input diberikan logika rendah maka pada output akan dihasilkan logika tinggi (Tokheim, 1995). Simbol gerbang NOT diperlihatkan pada Gambar 2.1 dan tabel kebenaran gerbang NOT diperlihatkan pada Tabel 2.1.





• Gerbang AND
Gerbang AND adalah gerbang logika yang terdiri dari dua atau lebih input dan hanya memiliki satu output. Output gerbang AND akan tinggi hanya jika semua input tinggi, dan jika salah satu atau lebih input berlogika rendah maka output akan rendah. Persamaan logika aljabar Boole gerbang AND adalah Y=A.B. Pada Aljabar Boole operasi gerbang AND diberi tanda ”kali” atau tanda ”titik” (Malvino, 1983). Simbol gerbang AND ditunjukkan pada Gambar 2.3. Tabel kebenaran diperlihatkan pada Tabel 2.3.





• Gerbang OR
Gerbang OR adalah gerbang logika dasar yang mempunyai dua atau lebih input dan hanya memiliki satu output. Output gerbang OR akan berlogika tinggi apabila salah satu atau lebih input ada yang berlogika tinggi, dan output akan berlogika rendah hanya pada saat seluruh input berlogika rendah. Persamaan logika aljabar Boole untuk output gerbang OR adalah Y=A+B. Pada aljabar Boole operasi gerbang OR diberi tanda ”tambah” (Malvino, 1983). Simbol gerbang OR ini ditunjukkan pada Gambar 2.4 dan tabel kebenaran gerbang OR diperlihatkan Tabel 2.4.



• Encoder

Sebuah rangkaian Encoder menterjemahkan keaktifan salah satu inputnya menjadi urutan bit-bit biner. Encoder terdiri dari beberapa input line, hanya salah satu dari input-input tersebut diaktifkan pada waktu tertentu, yang selanjutnya akan menghasilkan kode output Nbit. Gambar 12-1 menunjukkan blok diagram dari sebuah encoder.



Tabel Kebenaran dari Rangkaian Encoder 8x3 ditunjukkan pada Tabel 12-1.a



Berdasarkan output dari Tabel Kebenaran di atas, dibuat rangkaian encoder yang merupakan aplikasi dari gerbang OR, seperti ditunjukkan pada gambar 12-2.






• PIR Sensor

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar. Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor. Sensor PIR terdiri dari beberapa bagian yaitu :

 a. Lensa Fresnel

Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

b. IR Filter

IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.

c. Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

d. Amplifier

Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.

e. Komparator

Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.











Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.

Grafik Respon :







Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.



• Magnetic Reed Switch Sensor

Sensor magnet adalah sensor yang mudah terpengaruh dan peka terhadap medan magnet kemudian memberikan perubahan kondisi output. Prinsip kerja Sensor magnet yaitu akan aktif ketika konduktor mempengaruhi medan magnet, sehingga magnet tersebut tertolak atau tertarik sesuai dengan pengaruh konduktor yang diberikan.




Prinsip Sensor Magnet :
Sensor Magnet adalah berdasarkan Hukum Faraday dimana apabila sebuah penghantar memotong suatu medan magnet maka pada kedua ujung penghantar tersebut akan menimbulkan Gaya Gerak Listrik (GGL)) atau Electromagnetic Force (Emf). Besaran Emf tersebut  adalah tergantung kepada kuat medan magnet dan kecepatan pemotongan. Apabila Sensor tersebut menerima getaran maka batang magnet tersebut akan ikut bergetar dan medan magnet tersebut akan terpotong-potong oleh gulungan kawat sehingga kedua ujung gulungan kawat tersebut akan menimbulkan tegangan.










Reed switch dapat dioperasikan dengan menggunakan medan magnet yang dihasilkan oleh salah satu magnet permanen arus pembawa coil.



Komponen lainnya :


• Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.



Terdapat besi atau yang disebut dengan nama iron core dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga ketika kumparan coil diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik armature untuk pindah posisi dari normally close ke normally open. Dengan demikian saklar menjadi pada posisi baru normally open yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normally close.

Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Maksimum beban AC 10A @ 250/125V
4. Maksimum baban DC 10A @ 30/28V
5. Switching maksimum 300 operasi/menit

• Push Button

Push-Button termasuk momentary-contact switch karena mengandalkan pegas untuk terjadi posisi tekan ataupun lepas.

Simbol






Terdapat dua konfigurasi pada Push-Button Switch (gambar 4.3) yaitu Normally open (NO) dan Normally Closed. Normally Open artinya switch akan tetap terbuka sampai di tekan, Normally Closed artinya pada kondisi tidak di tekan switch dalam keadaan tertutup jika ditekan baru akan terbuka.

 LED
LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.





Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

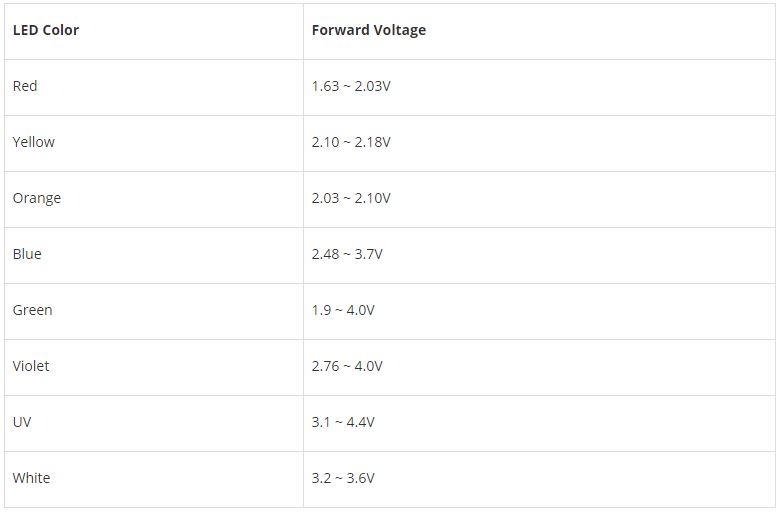

Tegangan Maju LED




 Logicstate
Logicstate yaitu pengertian logis, benar atau salah, dari sinyal biner yang diberikan. Sinyal biner adalah sinyal digital yang hanya memiliki dua nilai yang valid. Dalam istilah fisik, pengertian logis dari sinyal biner ditentukan oleh level tegangan atau nilai arus sinyal, dan ini pada gilirannya ditentukan oleh teknologi perangkat. Dalam sirkuit TTL, misalnya, keadaan sebenarnya diwakili oleh logika 1, kira-kira sama dengan +5 volt pada garis sinyal; logika 0 kira-kira 0 volt. Tingkat tegangan antara 0 dan +5 volt dianggap tidak ditentukan.

Karena hanya dua status logika, logika 1 dan logika 0, yang dimungkinkan, teknik aljabar Boolean dapat digunakan untuk menganalisis rangkaian digital yang melibatkan sinyal biner. Istilah logika positif diterapkan ke sirkuit di mana logika 1 ditetapkan ke level tegangan yang lebih tinggi; Dalam rangkaian logika negatif, logika 1 ditunjukkan dengan level tegangan yang lebih rendah.



Buzzer
Buzzer listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara.
Simbol





Buzzer dapat bekerja dengan baik dalam menghasilkan frekuensi kisaran 1-5 KHz hingga 100 KHz untuk aplikasi ultrasound. Tegangan operasional buzzer yang umumnya berkisar 3-12 V.
   Cara Kerja Buzzer


    Tegangan Listrik yang mengalir ke buzzer akan menyebabkan gerakan mekanis, gerakan tersebut akan diubah menjadi suara atau bunyi yang dapat didengar oleh manusia.



• BCD 7 Segment

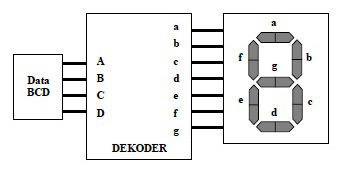

Dekoder merupakan rangkaian elektronika yang berfungsi untuk menampilkan kode-kode biner menjadi karakter yang dapat dipahami secara visual. Decoder BCD ke 7 segment merupakan rangkaian elektronika yang berfungsi untuk mengubah kode BCD menjadi karakter tampilan angka desimal yang dapat dilihat secara visual. Ilustrasi dekoder BCD ke 7 segment dapat dipahami dari gambar berikut :



Data BCD 4 bit diubah menjadi tampilan visual angka desimal 0-9 menggunakan rangkaian logika dasar digital (AND, OR dan NOR). Data BCD 4 bit tersebut diubah sesuai nilai desimal seperti pada tabel berikut.



Proses pengkodean data BCD menjadi tampilan angka desimal dilakukan secara terpisah untuk tiap ruas/segment (ruas a- ruas g). Untuk membangun sebuah dekoder 7 segment dari data tabel kebenaran diatas, langkah pertama adalah menentukan persamaan yang dapat mewakili fungsi dekoder tiap ruas. Setelah itu dapat di buat rangkaian decoder untuk tiap ruas menggunakan rangkaian digital dari gerbang logika dasar.

4. Percobaan [Kembali]

    4.1 Prosedur Percobaan

1: Susun dan siapkan komponen-komponen yang akan digunakan
2: Mulailah merangkai rangkaian
3: Kemudian, buat simulasinya di proteus
4: Terakhir, mencoba rangkaian yang dibuat dari proteus dengan men-runkannya

    4.2 Gambar Rangkaian

    4.3 Prinsip Kerja

    Apabila flame sensor mendeteksi adanya percikan api yaitu sensor berlogika 1 maka output sensor sebesar 5V diteruskan ke pin B 74247 sehinnga seven segment akan menampilkan angka 2 yang menandakan sensor flame aktif. Kemudian output sensor sebesar 5V juga diteruskan ke gerbang AND maka input pada gerbang AND yaitu 1:1 sehingga output pada gerbang AND yaitu 1 lalu diteruskan ke resistor kemudian tegangan sebesar 0.87 V diteruskan ke transistor sehingga transistor aktif. Karena Q2 on maka ada arus dari batterai menuju relay sehingga relay aktif sehingga switch relay berpindah ke kiri, dari relay arus mengalir ke kaki kolektor Q2 menuju ke emitor dan ke ground. Karena relay on maka arus mengalir ke battray dan dari baterai masuk ke buzer sehingga buzer aktif.



    4.4 Video

    4.5 Download File

Download HTML klik
Download file proteus klik
Download Vidio klik
Download datasheet Resistor klik
Download Datasheet relay klik disini

Download Datasheet Buzzer klik

Download Datasheet 4532 klik

Download Datasheet sensor flame klik disini
Download Datasheet transistor klik disini

Library flame sensor klik disni
