LATIHAN DAN KUIS 10
LATIHAN :
Kelompok 1
1. Fungsi
Sensor Reed Switch adalah sebagai…
a. pendeteksi logam magnet
b. pendeteksi medan magnet
c. pendeteksi arah arus
d. pendeteksi gaya magnet
e. pendeteksi arah magnet
Jawaban : A
2. Sensor
Reed Switch akan berbunyi dissat mendeteksi bahwa terdapat….
a. Pergerakan
elektron
b. Sumber
tegangan
c. Medan
magnet
d. Aliran
arus pada sensor
e. Adanya
logam
Jawaban : C
Kelompok 2

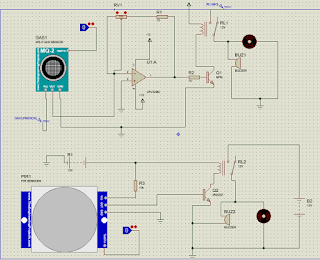

1. Pada gambar rangkaian diatas
terdapat suatu kekurang yaitu...
a.
Tidak terdapat resistor
sebelum transistor
b.
Tidak terdapatnya suatu indikator
c.
Relay tidak menyala
d.
Letak buzzer tidak
sesuai
e.
Letak relay terbalik
Jawaban : A
2. Fungsi op amp pada rangkaian
diatas adalah...
a.
Pembalik tegangan
b.
Penguat tegangan
c.
Penguat arus
d.
Pembangkit arus
e.
Pembanding tegangan
Jawaban : B
Kelompok 3
1. Sensor
LM35 merupakan sensor suhu yang memiliki keakuratan yang tinggi. karena memilki
keistimewaan yaitu, kecuali…
a. Kalibrasi
dalam satuan derajat celcius
b.
Lineritas +10 mV/ º C.
c.
Akurasi 0,5 º C pada suhu ruang.
d. Range +2 º C – 150 º C
e.
Arus yang mengalir kurang dari 60 A
Jawaban : E
2. Sound
sensor merupakan sensor yang mengubah gelombang suaran menjadi gelombang sinus energy
listri, gelombang yang diubah soun sensor adalah jenis gelombang….
a.
Sinus
b.
Kotak
c.
Sinusioda
d.
Segitiga
e.
Pulsa
Jawaban : C
Kelompok 4
1. Prinsip sensor
monitoring suhu melakukan pengindraan pada suhu setiap 1oC akan
menghasilkan tegangan sebesar…
a.
10 v
b.
5 v
c.
5 mv
d.
10 mv
e.
2 v
Jawaban : D
2.
Fungsi
sensor suhu LM35 adalah…
a.
Mengubah
suhu menjadi arus listrik
b.
Mengubah
arus menjadi suhu
c.
Mengubah
suhu menjadi tegangan listrik
d.
Mengubah
suhu menjadi hambatan
e.
Mengubah
suhu menjadi sumber energy
Jawaban : C
Kelompok 5
1.
Sensor
gas MQ-2 mendeteksi gas dengan keluaran berupa tegangan…
a.
Digital
b.
Sinyal
c.
Analog
d.
Tinggi
e.
Minimum
Jawaban : C
2.
Sensor
nyala api / flame sensor mempunyai sudut pembacaan sebesar…
a.
90o
b.
60o
c.
30o
d.
10o
e.
40o
Jawaban : B
Kelompok 7
1.
4
komponen dasar relay, kecuali…
a.
Spring
b.
Armature
c.
Coil
(electromagnet)
d.
Saklar
e.
Iron core
(besi)
Jawaban : E
2.
Pada
motor DC terdapat rotor dan stator, dimana stator merupakan bagian ststis yang
terdiri dari rangka dan kumparan…
a.
Kumparan
medan
b.
Kumparan
sangkar
c.
Kumparan
jangkar
d.
Kumparan
semu
e.
Kumparan
permanen
Jawaban : A
Kelompok 8
1.
Syarat
tegangan yang masuk ke best transistor sebesar…
a.
>
0.7 V
b.
<
0.7 mV
c.
>
0.4 mV
d.
<
0.6 V
e.
>
0.5 mV
Jawaban : A
2.
Tujuan
pemasangan resistor sebelun indicator LED adalah untuk…
a.
LED
menyala
b.
LED
menghasilkan arus besar
c.
LED
tidak rusak
d.
LED
hidup
e.
LED
mati
Jawaban : C
Kelompok 9
1.
Sensor
MQ-5 memiliki 3 power supply (Vcc) berfungsi untuk mengaktifkan…
a.
Sensor
dan motor
b.
Sensor
dan heater
c.
Heater
dan motor
d.
Heater
dan relay
e.
Relay
dan motor
Jawaban : B
2.
Spesifikasi
sensor MQ-5 yang benar adalah…
a.
Input
pendingin 10 VDC/VAC
b.
Inpur
rangkaian 5 VAC
c.
Output
tegangan digital (0-5v)
d.
Resistansi
resistor 2k-12k
e.
Input
pemanas 5 VDC/VAC
Jawaban : E
Kelompok 10
1.
Sensor
yang berfung mendeteksi adanya hujan atau tidak adalah…
a.
Rain sensor
b.
Flame
sensor
c.
Vibration
sensor
d.
LDR
e.
Thermocouple
Jawaban : A
2.
Komponen
listrik yang mengendalikan sirkuit tegangan tinggi namun membutuhkan bantuan
berupa sinyal tegangan rendah adalah…
a.
Transistor
b.
Motor
DC
c.
Kapasitor
d.
Relay
e.
Resistor
Jawaban : D
KUIS :
Kelompok 11
1. Fungsi
diode disusun parallel pada relay adalah…
a. Menyelaraskan
arus
b. Menyeimbangkan
tegangan yang masuk pada relay
c. Mencegah
arus tidak berlawanan arah masuk ke relay
d. Menyeimbangkan
arus
e. Memasukkan
tegangan
Jawaban : C
2. Bagaimana prinsip dari LDR
a.
Resistansi bertambah
seiring berkurangnya cahaya
b.
Resistansi berkurang
seiring bertambahnya cahaya
c.
Resistansi tetap
seiring bertamnbahnya cahaya
d.
Resistansi bertambah seiring bertambahnya cahaya
e.
Resistansi tetap
seiring berkurangnya cahaya
Jawaban : D
Kelompok 12
1.
LED adalah singkatan
dari…
a.
Light
emitting diode
b.
Light
emiter diode
c.
Light
emited diode
d.
Light
emiting diode
e.
Light
emittion diode
Jawaban : A
2.
Sensor yang diaktifkan
karena curah hujan adalah…
a.
Rain sensor
b.
Flame sensor
c.
Touch sensor
d.
LDR
e.
Black sensor
Jawaban
: A
Kelompok 13
1.
Komponen yang berfungsi sebagai penguat tegangan…
a.
Buzzer
b.
Op Amp
c.
Resistor
d.
Ground
e.
Voltmeter
Jawaban
: B
2.
Sensor vibration
merupakan sensor…
a.
Sensor gerak
b.
Sensor suara
c.
Sensor getaran
d.
Sensor cahaya
e.
Sensor suhu
Jawaban
: C
Kelompok 14
1.
Sensor yang berfungsi
mendeteksi adanya benda pada suatu eksalator barang adalah..
a.
PIR
b.
LED
c.
Gas
d.
Vibration
e.
Infrared
Jawaban
: E
2.
Komponen yang
berfungsi menghambat tegangan besar masuk ke LED adalah…
a.
Transistor
b.
Kapasitor
c.
Resistor
d.
Op amp
e.
Relay
Jawaban
: C
Kelompok 15
1.
Fungsi Relay adalah
sebagai…
a.
Penguat
b.
Saklar
c.
Penghambat
d.
Sumber tegangan
e.
Penghantar
Jawaban
: B
2.
Sensor yang dapat
mendeteksi kebocoran gas sensor…
a.
Gas
b.
Flame
c.
Thermistor
d.
LM35
e.
LDR
Jawaban
: A
Kelompok 16
1.
Fungsi dari buzzer
adalah..
a.
Mengubah sumber listrik
menjadi sinyal bunyi
b.
Mengubah sumber
listrik menjadi sinyal getar
c.
Mengubah sumber
listrik menjadi sinyal cahaya
d.
Mengubah sumber
listrik menjadi sumber panas
e.
Mengubah sumber
listrik menjadi sumber gerak
Jawaban
: A
2. Sensor penerima inframerah TSOP (TEMIC Semiconductors Optoelectronics Photomodules) memiliki fitur-fitur utama, kecuali…
a. Fotodiode
dan penguat dalam satu chip
b. Keluaran
aktif rendah
c. Konsumsi
daya rendah
d. Mendukung
logika TTL dan CMOS
e. Konsumsi
daya tinggi
Jawaban : E
Kelompok 17
1.
Karakteristik yang dimiliki sensor
PIR, Kecuali…
a.
Bekerja dengan membaca radiasi optik
yang dipancarkan suatu benda dan mengubahnya dalam besaran listrik
b.
Jangkauan jarak 10-15 m
c.
Jangkauan jarak sensor PIR 30 cm-10
m
d.
Sensor PIR hanya bekerja pada beda
yang dapat memiliki gelombang infrared antara 8-14 mikrometer.
e.
Menangkap energi panas denga besar
suhu kira-kira 32℃
Jawaban : B
2. Tujuan
penggunaan ground terhadap suatu peralatan listrik, kecuali…
a. Kebocoran arus listrik yang terlalu besar
b. Terjadinya induksi tegangan listrik
c. Isolasi yang kurang baik
d. Acuan pengukuran arus
e. Melindungi dari listrik statis
Jawaban : D
Kelompok 18
1.
Thermistor adalah sensor
suhu yang merupkan salah satu jenis…
a.
Transistor
b.
Kapasitor
c.
Resistor
d.
Konduktor
e.
Isolator
Jawaban
: C
2.
Cara kerja dari
peltier adalah dengan menyambungkannya ke sumber arus…
a.
Bolak balik
b.
Searah
c.
Tegangan rendah
d.
Tinggi
e.
Tegangan tinggi
Jawaban
: B
Kelompok 19
1. Fungsi sensor PIR adalah…
a. Mendeteksi
adanya gerak
b. Mendeteksi
adanya cahaya
c. Mnedeteksi
medan magnet
d. Mendeteksi
daya listrik
e. Mendeteksi
air
Jawaban
: A
2. Spesifikasi sensor infrared sebagai berikut, kecuali…
a.
5VDC Operating voltage
b.
I/O pins are 5V and 3.3V compliant
c.
Range: Up to 20cm
d.
20mA supply current
e.
10 VDC Operating voltage
Jawaban : E
