KONTROL KELEMBABAN TANAH

                                                    [TUGAS BESAR UTS]



APLIKASI KONTROL KELEMBABAN TANAH

1. Tujuan Pembelajaran :
a. Untuk mengetahui apa itu sound sensor dan soil moisture
b. Untuk mengetahui bagaimana prinsip kerja dari sound sensor dan soil moisture
c. Untuk mempelajari aplikasi dari sound sensor dan soil moisture
d. Untuk mempelajari simulasi rangkaian sound sensor dan soil moisture menggunakan aplikasi proteus.

2. Alat dan Bahan :

Alat :

    Terminals : Ground dan power



    Instrumens : DC Voltmeter

Bahan/Komponen :

Resistor
    Resistor memiliki nilai resistansi atau hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik, dengan resistansi tertentu yang dapat menghasilkan tegangan listrik di antara kedua pin. Nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir.




Transistor bipolar dan unipolar

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

  1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
  2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
  3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.



Op-amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi  dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output.






Sensor soil moisture

Spesifikasi dari Sensor Soil Moisture :

  • Tegangan Operasi: 3.3V hingga 5V DC
  • Operasi Saat Ini: 15mA
  •  Output Digital - 0V hingga 5V, Level pemicu yang dapat disesuaikan dari preset
  • Output Analog - 0V hingga 5V berdasarkan radiasi infra merah dari nyala api yang jatuh pada sensor
  • LED menunjukkan keluaran dan daya
  • Ukuran PCB: 3,2 cm x 1,4 cm
  • Desain berbasis LM393
  • Mudah digunakan dengan Mikrokontroler atau bahkan dengan IC Digital / Analog normal
  • Kecil, murah, dan mudah didapat

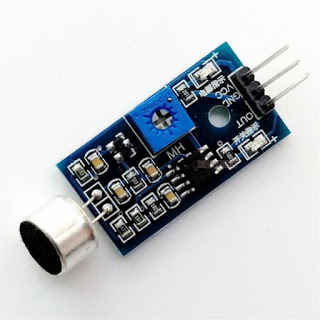

Sound Sensor

Spesifikasi dari Sound Sensor:

·             Tegangan kerja: DC 3.3-5V

·             Sensitivitas yang Dapat Disesuaikan

·             Dimensi: 32 x 17 mm

·             Indikasi keluaran sinyal

·             Output sinyal saluran tunggal

·             Dengan lubang baut penahan, pemasangan yang mudah

·             Mengeluarkan level rendah dan sinyal menyala ketika ada suara

·             Output berupa digital switching output (0 dan 1 high dan low)


Motor
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.



Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1.     Electromagnet (Coil)

2.     Armature

3.     Switch Contact Point (Saklar)

4.     Spring


Baterai

Diode
 Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

logistate


Buzzer

Spesifikasi :

        Rated Voltage : 6V DC

        Operating Voltage : 4 to 8V DC

        Rated Current* : ≤30mA

        Sound Output at 10cm* : ≥85dB

        Resonant Frequency : 2300 ±300Hz

        Tone : Continuous

        Operating Temperature : -25°C to +80°C

        Storage Temperature : -30°C to +85°C

        Weight : 2g

Konfigurasi Pin :

        Pin 1 : Positive

        Pin 2 : Negative


Led

 LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.



3. Dasar Teori

SOIL MOISTURE



Konfigurasi Sensor Soil Moisture  :


 Soil Moisture Sensor merupakan module untuk mendeteksi kelembaban tanah, yang dapat diakses menggunakan microcontroller seperti arduino.Sensor kelembaban tanah ini dapat dimanfaatkan pada sistem pertanian, perkebunan, maupun sistem hidroponik mnggunakan hidroton.

Soil Moisture Sensor dapat digunakan untuk sistem penyiraman otomatis atau untuk memantau kelembaban tanah tanaman secara offline maupun online. Sensor yang dijual pasaran mempunyai 2 module dalam paket penjualannya, yaitu sensor untuk deteksi kelembaban, dan module elektroniknya sebagai amplifier sinyal.

SOUND SENSOR


Konfigurasi Sound Sensor   :




Modul sensor suara memberikan cara mudah untuk mendeteksi suara dan umumnya digunakan untuk mendeteksi intensitas suara. Modul ini dapat digunakan untuk keamanan, sakelar, dan pemantauan aplikasi. Akurasinya dapat dengan mudah disesuaikan untuk kenyamanan penggunaan. Ini menggunakan mikrofon yang memasok input ke amplifier, detektor puncak dan penyangga.

Op Amp

    Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi  dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp). Pada dasarnya operasional amplifier (Op-Amp) merupakan suatu penguat diferensial yang memiliki 2 input dan 1 output.

Prinsip kerja sebuah operasional Amplifier (Op-Amp) adalah membandingkan nilai kedua input (input inverting dan input non-inverting), apabila kedua input bernilai sama maka output Op-amp tidak ada (nol) dan apabila terdapat perbedaan nilai input keduanya maka output Op-amp akan memberikan tegangan output. Operasional amplifier (Op-Amp) dibuat dari penguat diferensial dengan 2 input.

Penguat Non-inverting (Op Amp)

Rangkaian untuk penguat non-inverting adalah seperti yang ditunjukkan gambar (3).

Gambar 3

Rangkaian Penguat Non-Inverting

Penguat tersebut dinamakan penguat non-inverting karena masukan dari penguat tersebut adalah masukan non-inverting dari Op Amp. Tidak seperti penguat inverting, sinyal keluaran penguat jenis ini sefasa dengan sinyal masukannya. Seperti pada rangkaian penguat inverting syarat ideal sebuah penguat adalah tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. sehingga dari rangkaian tersebut dapat diperoleh rumus penguat adalah sebagai berikut :



Substitusi persamaan (5) dan (6) ke persamaan (1) sehingga diperoleh

Inverting Amplifier





NonInverting






Komparator




Adder



    Rangkaian Dasar OpAmp



Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = )

b. Impedansi input tak berhingga (rin = )

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = )

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)


Grafik input dan output op amp


Resistor


Resistor memiliki nilai resistansi atau hambatan yang berfungsi untuk menghambat dan mengatur arus listrik yang mengalir dalam rangkaian. Resistor memiliki dua pin untuk mengukur tegangan listrik dan arus listrik, dengan resistansi tertentu yang dapat menghasilkan tegangan listrik di antara kedua pin. Nilai tegangan terhadap resistansi berbanding lurus dengan arus yang mengalir.


Relay

    Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.



Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1.     Electromagnet (Coil)

2.     Armature

3.     Switch Contact Point (Saklar)

4.     Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

1.    Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)

2.  Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay   Function)

3.   Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.

4.  Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

 Motor


Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Motor listrik dapat ditemukan pada peralatan rumah tangga seperti kipas angin, mesin cuci, pompa air dan penyedot debu

Dioda

    Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.


Berdasarkan Fungsi Dioda, Dioda dapat dibagi menjadi beberapa Jenis, diantaranya adalah :

  • Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
  • Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
  • Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan
  • Dioda Photo yang berfungsi sebagai sensor cahaya
  • Dioda Schottky yang berfungsi sebagai Pengendali

Untuk menentukan arus zenner  berlaku persamaan:





Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

        Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.

        Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.

    Jika pada suhu operasional lebih rendah, umur baterai lebih lama,  namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu  yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.

    Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.

Transistor Bipolar

 Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.


Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.



Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.



Rumus transistor NPN:




Grafik Titik Saturasi Pada Daerah Kerja Transistor

teori titi saturasi transistor,pengertian titik saturasi transistor,pengertian daerah saturasi,definisi daerah saturasi,saturation region,titik saturasi transistor,daerah saturasi transistor,kondisi saturasi transistor,keadaan saturasi,transistor kondisi saturasi,analogi transistor saturasi,saklar tertutup,transistor jenug,transistor saturasi,titik saturasi,Grafik Titik Saturasi Pada Daerah Kerja Transistor,tegangan saturasi,arus saturasi transistor,resistansi saturasi,arus maksimum saturasi,rumus saturasi,konsisi penyebab saturasi,pengaruh saturasi

Grafik Titik Saturasi Pada Garis Beban Transistor

grafik saturasi transistor,syarat saturasi transistor,posisi saturasi transistor,persamaan tegangan saturasi,titis saturasi pada garis beban,nilai saturasi transistorGrafik Titik Saturasi Pada Garis Beban Transistor

Transistor Unipolar

 Transistor FET (Field Effect Transistor), dalam hal ini JFET (Junction Field Effect Transistor) adalah transistor yang bekerja dengan memanfaatkan efek kejadian dalam medan listrik.

    Transistor FET mempunyai tiga elektroda, yaitu : Gate (G) atau pintu, Drain (D) atau cerat, dan Source (S) atau sumber. Ada dua jenis FET, yaitu type-N (kanal N) dan type-P (kanal P).

    Jika pada transistor bi-polar (Junction Transistor) jalan masukannya yaitu basis diberi tegangan muka maju terhadap emitor, maka pada JFET jalan masukannya (gate) diberi tegangan muka terbalik terhadap source.



 Medan listrik yang terjangkit di sekitar jalur-jalur silikon (jalur P atau jalur N) adalah karena pemberian tegangan muka terbalik di antara G dan S (VGS). Medan listrik akan semakin besar apabila tegangan terbalik di antara G – S (VGS) semakin besar, namun ini justeru berefek semakin mengecilnya arus yang mengalir pada D atau S (IDS).

    Apabila VGS dikecilkan, maka IDS akan bertambah besar. Jadi, perubahan-perubahan tegangan terbalik yang terjadi di antara G – S akan mempengaruhi perubahan-perubahan arus IDS. Dengan cara sedemikianlah transistor FET dimanfaatkan, baik sebagai penguat ataupun yang lainnya.


a) rangkaian bias melambangkan karakteristik JFET
b) karakteristik arus drain terhadap tegangan VDS



Rumus resistansi input transistor JFET
LED

    LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.


Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

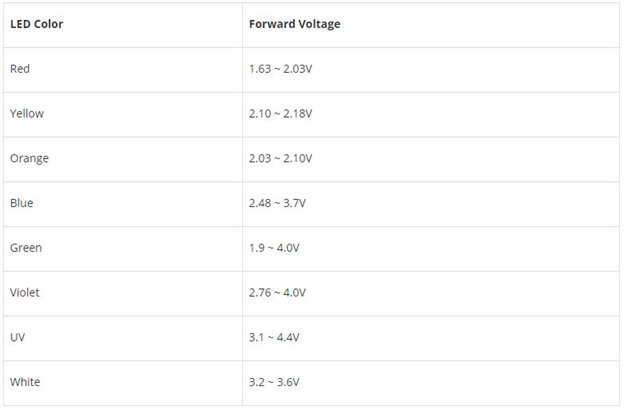

Tegangan Maju LED


Buzzer

Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.

4. Percobaan

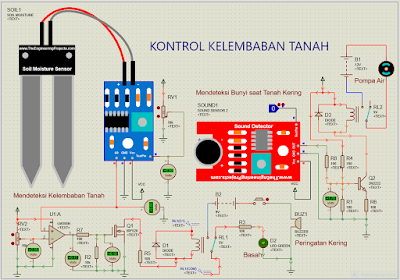

Rangkaian dan Prinsip Kerja


Tanah Basah
Disaat sensor kelembaban (soil moisture) mendeteksi kelembaban pada tanah tinggi menandakan bahwa tanah tersebut basah sehingga tegangan yang dikeluarkan oleh output sensor mengalami kenaikan sehingga arus mengalir menuju ke kaki positif (non inverting) op-amp kemudian tegangan pada rangkaian detektor non-inverting ini membandingkan antara tegangan yang masuk melalui kaki inverting dengan kaki non inverting dimana tegangan pada kaki non inverting lebih besar, sehingga tengangan output pada op-amp maks. Selanjutnya arus mengalir menuju R7 sampai ke kaki get transitor unipolar dengan fixed bias. Selanjutnya arus juga mengalir dari vcc RL1 menuju kke relay dan diteruskan ke kaki grain transistor lanjut ke kaki source sampai ke ground. Dikarenakan tegangan yang masuk pada relay kecil sehingga switch relay tidak berpindah yang menyebabkan arus mengalir ke R3 dan led-green menyala bertanda bahwa tanah basah.
Tanah Kering
Sedangkan disaat sensor kelembaban mendeteksi kelembaban tanah rendah menandakan bahwa tanah tersebut kering sehingga tegangan output pada sensor menurun yang menyebabkan tegangan yang masuk ke kaki non inverting op-amp lebih kecil dari kaki inverting sehingga mengahasilkan tegangan output minimum. elanjutnya arus mengalir menuju R7 sampai ke kaki get transitor unipolar dengan fixed bias. Selanjutnya arus juga mengalir dari vcc RL1 menuju kke relay dan diteruskan ke kaki grain transistor lanjut ke kaki source sampai ke ground. Dikarenakan tegangan yang masuk pada relay besar sehingga switch relay berpindah dari kiri ke kanan yang menyebabkan arus mengalir ke baterai dan buzzerpun menyala sebagai tanda bahwa tanah mengalami kekeringan.
Dikarenakan adanya bunyi buzzer maka sound sensor mendeteksi adanya bunyi dan mengelurkan tegangan +1,76 v mengalir ke kaki best transistor bipolar dengan rangkaian voltage diveder. Kemudian arus dari vcc juga mengalir menuju relay sampai ke kaki kolektor lanjut ke emitor sampai ke R6 dan berakhir di ground. Dikarenakan adanya arus yang masuk ke Relay menyebabkan switch relay berpindah dari kiri ke kanan sehingga arus mengalir ke baterai menuju motor sebagai pemutar pompa untuk mengeluarkan air yang berfungsi untuk mengurangi kekering pada tanah.

Video Simulasi Rangkaian



Download File :
Materi [Disini]
HTML [Disini]
Video [Disini]
Rangkaian [Disini]
Datasheet [Disini]
Library [Disini]
