Rabu, 30 September 2020

SENSOR GERAK DAN IC LM358 PADA LAMPU

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan Pembelajaran

2. Alat dan Bahan (Komponen)

3. Rangkaian dan Prinsip Kerja Sensor PIR dan IC LM358 pada Lampu

4. Video Perangkaian

5. Download Materi dan Datasheet

BAHAN PRESENTASI MATAKULIAH KIMIA

SEMESTER GANJIL TA 2020/2021

DISUSUN OLEH

MAWADDATUR RAHMAH

2010951035

DOSEN PENGAMPU :

Darwison, MT

Eka Putra Waldi. Dr. M.Eng

Referensi :

https://teknikelektronika.com

http://syarif-projects.blogspot.com/2017/09/rangkaian-sensor-gerak-menggunakan-pir_30.html

PENGAPLIKASIAN SENSOR GERAK-PIR DAN IC LM358

PADA LAMPU OTOMATIS

Tujuan Pembelajaran:

a. Untuk mengetahui apa itu sensor gerak

b. Untuk mengetahui bagaimana prinsip kerja dari sensor gerak

c. Untuk mempelajari aplikasi dari sensor gerak

d. Untuk mempelajari simulasi rangkaian sensor gerak dengan menggunakan aplikasi proteus.

Alat :

Terminals : Power dan Ground

Power - Ground

Bahan/Komponen :

1. Sensor Gerak - Sensor PIR

Sensor gerak adalah sensor yang berfungsi untuk pendeteksi gerakan yang bekerja dengan cara mendeteksi adanya perbedaan/perubahan suhu sekarang dan sebelumnya menjadi listrik.

PIR (Passive Infra Red)

Sensor PIR merupakan sensor yang dapat mendeteksi pergerakan, dalam hal ini sensor PIR banyak digunakan untuk mengetahui apakah ada pergerakan manusia dalam daerah yang mampu dijangkau oleh sensor PIR. Sensor ini memiliki ukuran yang kecil, murah, hanya membutuhkan daya yang kecil, dan mudah untuk digunakan. Oleh sebab itu, sensor ini banyak digunakan pada skala rumah maupun bisnis. Sensor PIR ini sendiri merupakan kependekan dari “Passive InfraRed” sensor.

Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar.

Cara Kerja PIR

Pada umumnya sensor PIR dibuat dengan sebuah sensor pyroelectric sensor (seperti yang terlihat pada gambar disamping) yang dapat mendeteksi tingkat radiasi infrared. Segala sesuatu mengeluarkan radiasi dalam jumlah sedikit, tapi semakin panas benda/mahluk tersebut maka tingkat radiasi yang dikeluarkan akan semakin besar. Sensor ini dibagi menjadi dua bagian agar dapat mendeteksi pergerakan bukan rata-rata dari tingkat infrared. Dua bagian ini terhubung satu sama lain sehingga jika keduanya mendeteksi tingkat infrared yang sama maka kondisinya akan LOW namun jika kedua bagian ini mendeteksi tingkat infrared yang berbeda (terdapat pergerakan) maka akan memiliki output HIGH dan LOW secara bergantian.

Inilah mengapa sensor PIR dapat mendeteksi pergerakan manusia yang masuk pada jangkauan sensor PIR, hal ini disebabkan manusia memiliki panas tubuh sehingga mengeluarkan radiasi infrared.

Bagian-Bagian Sensor PIR

Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
Regulator 3VDC : Penstabil tegangan menjadi 3V DC
Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
Output Digital : Output digital sensor
Ground : Hubungkan dengan ground (GND)
BISS0001 : IC Sensor PIR
Pengatur Jumper : Untuk mengatur output dari pin digital.

(*) Catatan: Pin nomor 1 dan 2 digunakan untuk melakukan kalibrasi sensor PIR dengan mengatur posisi potentiometer pada posisi label MIN atau MAX.

2. IC LM358

LM358 IC adalah kekuatan besar, rendah serta gampang dipakai dual channel op-amp IC. Ini dirancang serta diperkenalkan oleh semikonduktor nasional. Ini terdiri dari dua kompensasi internal, gain tinggi, op-amp independen. IC ini dirancang untuk khusus beroperasi dari catu daya tunggal melewati beberapa tegangan. IC LM358 terdapat dalam paket berkapasitas chip serta software op amp ini tergolong rangkaian op-amp konvensional, blok penguatan DC, serta amplifier transduser.

3. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

Electromagnet (Coil)
Armature
Switch Contact Point (Saklar)
Spring

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :

Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

4. Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Umumnya Resistor dapat diklasifikasikan menjadi beberapa jenis, diantaranya adalah Fixed Resistor, Variable Resistor, Thermistor dan LDR.

5. BC547

BC547 adalah transistor NPN sehingga kolektor dan emitor akan dibiarkan terbuka (bias terbalik) saat pin basis ditahan di ground dan akan ditutup (bias maju) saat sinyal diberikan ke pin basis. BC547 memiliki nilai penguatan 110 hingga 800, nilai ini menentukan kapasitas amplifikasi transistor. Jumlah arus maksimum yang dapat mengalir melalui pin Collector adalah 100mA, oleh karena itu kami tidak dapat menghubungkan beban yang mengkonsumsi lebih dari 100mA menggunakan transistor ini. Untuk membiaskan transistor kita harus menyuplai arus ke pin basis, arus ini (IB) harus dibatasi hingga 5mA.

Pin Configuration

Pin Number	Pin Name	Description
1	Collector	Arus mengalir melalui kolektor
2	Base	Mengontrol bias transistor
3	Emitter	Arus mengalir keluar melalui emitor

6. Potentiometer 10k

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat. Potensiometer biasanya digunakan untuk mengendalikan peranti elektronik seperti pengendali suara pada penguat.

Potensiometer jarang digunakan untuk mengendalikan daya tinggi (lebih dari 1 Watt) secara langsung. Potensiometer digunakan untuk menyetel taraf isyarat analog (misalnya pengendali suara pada peranti audio), dan sebagai pengendali masukan untuk sirkuit elektronik. Sebagai contoh, sebuah peredup lampu menggunakan potensiometer untuk menendalikan pensakelaran sebuah TRIAC, jadi secara tidak langsung mengendalikan kecerahan lampu.

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

Penyapu atau disebut juga dengan Wiper
Element Resistif
Terminal

Prinsip Kerja (Cara Kerja) Potensiometer

Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer.

Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon).

Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).

7. Dioda 1N4002 dan Dioda 1N4148

Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.

Berdasarkan Fungsi Dioda, Dioda dapat dibagi menjadi beberapa Jenis, diantaranya adalah :

Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan
Dioda Photo yang berfungsi sebagai sensor cahaya
Dioda Schottky yang berfungsi sebagai Pengendali

8. Lamp

Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.

Pada dasarnya, Lampu Listrik dapat dikategorikan dalam Tiga jenis yaitu Incandescent Lamp (Lampu Pijar), Gas-discharge Lamp (Lampu Lucutan Gas) dan Light Emitting Diode (Lampu LED).

9. Alternator-AC

Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Arus bolak-balik (AC/alternating current) adalah arus listrik di mana besarnya dan arahnya arus berubah-ubah secara bolak-balik. Bentuk gelombang dari listrik arus bolak-balik biasanya berbentuk gelombang sinusoida, karena ini yang memungkinkan pengaliran energi yang paling efisien. Namun dalam aplikasi-aplikasi spesifik yang lain, bentuk gelombang lain pun dapat digunakan, misalnya bentuk gelombang segitiga (triangular wave) atau bentuk gelombang segi empat (square wave).

Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan. Alternator pada pembangkit listrik yang digerakan dengan turbin uap disebut turbo alternator.

Simbol Alternator

10. Capasitors-ELCO

Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah Komponen Elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad. Kapasitor merupakan Komponen Elektronika yang terdiri dari 2 pelat konduktor yang pada umumnya adalah terbuat dari logam dan sebuah Isolator diantaranya sebagai pemisah. Dalam Rangkaian Elektronika, Kapasitor disingkat dengan huruf “C”.

Kapasitor Elektrolit adalah kapasitor yang bahan Isolatornya terbuat dari Elektrolit (Electrolyte) dan berbentuk Tabung / Silinder. Kapasitor Elektrolit atau disingkat dengan ELCO ini sering dipakai pada Rangkaian Elektronika yang memerlukan Kapasintasi (Capacitance) yang tinggi. Kapasitor Elektrolit yang memiliki Polaritas arah Positif (-) dan Negatif (-) ini menggunakan bahan Aluminium sebagai pembungkus dan sekaligus sebagai terminal Negatif-nya. Pada umumnya nilai Kapasitor Elektrolit berkisar dari 0.47µF hingga ribuan microfarad (µF). Biasanya di badan Kapasitor Elektrolit (ELCO) akan tertera Nilai Kapasitansi, Tegangan (Voltage), dan Terminal Negatif-nya. Hal yang perlu diperhatikan, Kapasitor Elektrolit dapat meledak jika polaritas (arah) pemasangannya terbalik dan melampui batas kamampuan tegangannya.

Rangkaian dan Prinsip Kerja Sensor PIR dan IC LM358 pada Lampu

Pada saat terdeteksi suatu gerakan oleh sensor pir , maka gerakan tersebut diubah menjadi tegangan listrik yang selajutnya dikuatkan oleh OP-AMP IC LM358 menuju driver relay , sehingga lampu menyala karena relay dalam keadaan Normally Close. Lama waktu nyala lampu ditentukan oleh komponen C1.

Video Perangkaian

Download File :

Materi [Disini]

Rangkaian [Disini]

HTML [Disini]

Video [Disini]

Library [Sensor PIR]

Datasheet :

Senin, 21 September 2020

SENSOR SUHU LM35 DENGAN PENGAPLIKASIAN PADA KIPAS ANGIN

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Sensor suhu

2. Sensor Suhu LM35

3. Prinsip Kerja dan Karakteristik Sensor Suhu LM35

4. Pengaplikasian Sensor Suhu LM35 pada Kipas Angin Otomatis

5. Video Pembuatan Rangkaian

6. Download Materi

BAHAN PRESENTASI MATAKULIAH KIMIA

SEMESTER GANJIL TA 2020/2021

DISUSUN OLEH

MAWADDATUR RAHMAH

2010951035

DOSEN PENGAMPU :

Darwison, MT

Eka Putra Waldi. Dr. M.Eng

Referensi :

https://www.youtube.com/watch?v=K6G39vWZ7YQ

http://irfanmuhana.blogspot.com/2016/03/sensor-suhu-lm-35.html

https://teknikelektronika.com

SENSOR SUHU LM35 DENGAN PENGAPLIKASIAN

PADA KIPAS ANGIN OTOMATIS

Sumber gambar (3.6) : Alat untuk menentukan rumus empiris etanol. Penyerap adalah zat yang masing-masing dapat menahan air dan karbon dioksida. CuO digunakan untuk memastikan pembakaran sempurna semua karbon menjadi CO2

Berdasarkan gambar untuk mengetahui telah terjadinya pembakaran secara sempurna maka saya membuat pengaplikasian sensor suhu LM35 pada kipas angin otomatis untuk mendeteksi suhu tanda terjadinya pembakaran .

Pengertian Sensor Suhu

Sensor Suhu atau Temperature Sensors adalah suatu komponen yang dapat mengubah besaran panas menjadi besaran listrik sehingga dapat mendeteksi gejala perubahan suhu pada obyek tertentu. Sensor suhu melakukan pengukuran terhadap jumlah energi panas/dingin yang dihasilkan oleh suatu obyek sehingga memungkinkan kita untuk mengetahui atau mendeteksi gejala perubahan-perubahan suhu tersebut dalam bentuk output Analog maupun Digital. Salah satu contoh sensor suhu adalah LM35

Aplikasi Sensor Suhu LM35 dan Rangkaiannya

Salah satu contoh pengaplikasian sensor suhu yang saya buat adalah pada kipas angin dengan rangkaian yang saya buat menggunakan Proteus 8 Professional.

Tujuan :

a. Untuk mengetahui apa itu sensor suhu

b. Untuk mengetahui bagaimana prinsip kerja dari sensor suhu

c. Untuk mempelajari aplikasi dari sensor suhu

d. Untuk mempelajari simulasi rangkaian sensor suhu dengan menggunakan aplikasi proteus.

Alat :

Terminals : Power dan Ground

Power - Ground

Bahan/Komponen :

Op-amp
LM35
Relay
Motor DC
BC547
Resistor
Cell
Dioda 1N4007

Dasar Teori :

1. OPAMP

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :

Masukan non-pembalik (Non-Inverting) +
Masukan pembalik (Inverting) –
Keluaran Vout
Catu daya positif +V
Catu daya negatif -V

Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.

2. LM35

Sensor suhu LM35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan. Sensor Suhu LM35 merupakan komponen elektronika berbentuk integrated circuit (IC) dengan 3 pin yang diproduksi oleh National Semiconductor. Sensor suhu LM35 memiliki keakuratan tinggi dan kemudahan perancangan jika dibandingkan dengan sensor suhu yang lain, sensor suhu LM35 juga mempunyai keluaran impedansi yang rendah dan linieritas yang tinggi sehingga dapat dengan mudah dihubungkan dengan rangkaian kendali khusus serta tidak memerlukan penyetelan lanjutan.

Meskipun tegangan sensor suhu LM35 ini dapat mencapai 30 volt akan tetapi yang diberikan ke sensor adalah sebesar 5 volt, sehingga dapat digunakan dengan catu daya tunggal dengan ketentuan bahwa LM35 hanya membutuhkan arus sebesar 60 μA, hal ini berarti LM35 mempunyai kemampuan menghasilkan panas (self-heating) dari sensor yang dapat menyebabkan kesalahan pembacaan yang rendah yaitu kurang dari 0,5 ºC pada suhu 25 ºC.

Bentuk fisik sensor suhu LM 35
merupakan chip IC kemasan TO-92

sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

IC LM 35 ini tidak memerlukan pengkalibrasian atau penyetelan dari luar karena ketelitiannya sampai lebih kurang seperempat derajat celcius pada temperature ruang

Prinsip Kerja LM35

- Suhu lingkungan di deteksi menggunakan bagian IC yang peka terhadap suhu

- Suhu lingkungan ini diubah menjadi tegangan listrik oleh rangkaian di dalam IC, dimana perubahan suhu berbanding lurus dengan perubahan tegangan output.

- Pada seri LM35 Vout = 10 mV/ °C, dalam arti tiap perubahan 1 °C akan menghasilkan perubahan tegangan output sebesar 10 mV.

Karakteristik Sensor suhu IC LM35

Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.
Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC. Bekerja pada tegangan 4 sampai 30 volt.
Memiliki arus rendah yaitu kurang dari 60 µA.
Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA. Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.

3. Relay

Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

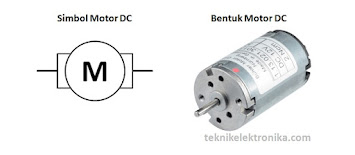

4. Motor DC

Motor DC adalah perangkat penggerak yang mengubah tenaga listrik DC menjadi tenaga gerak mekanik. Pada rangkaian ini Motor DC bertindak sebagai kipas angin karena keduanya memiliki prinsip yang sama yaitu bergerak dikarenakan perputaran motor.

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

5. BC547

Pin Configuration

Pin Number	Pin Name	Description
1	Collector	Arus mengalir melalui kolektor
2	Base	Mengontrol bias transistor
3	Emitter	Arus mengalir keluar melalui emitor

6. Resistor

7. Cell

Cell sejenis baterai yang single cell. Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

8. Dioda 1N4007

Dioda adalah perangkat yang memungkinkan aliran arus hanya melalui satu arah. Artinya arus harus selalu mengalir dari anoda ke katoda. Terminal katoda dapat diidentifikasi dengan menggunakan bar berwarna abu-abu seperti yang terlihat pada gambar.

Untuk Dioda 1N4007, daya dukung arus maksimum adalah 1A yang menahan puncak hingga 30A. Karenanya kita dapat menggunakan ini di sirkuit yang dirancang kurang dari 1A. Arus balik adalah 5uA yang dapat diabaikan. Disipasi daya dioda ini adalah 3W.

Pin Configuration:

Pin No.	Pin Name	Description
1	Anode	Arus selalu Masuk melalui Anoda
2	Cathode	Arus selalu Keluar melalui Katoda

Prinsip Kerja Kipas Angin

Disaat LM35 mendeteksi suhudengan ketentuan sshu tertentu maka op amp menguatkan tegangan sehingga tersalurkan menuju motor DC dengan ditandai bergeraknya / berputarnya motor DC selama beberapa saat sampai suhu kembali ke semula.

Video perangkaian dan prinsip kerja kipas angin

Download File :

Materi [Disini]

HTML [Disini]

Video [Disini]

Rangkaian [Disini]

Datasheet :
