SENSOR SENTUH ALARM ANTI MALING
Tujuan Pembelajaran :
Alat :
Terminals : Ground dan Output
Generators : DC
Probes : Voltage
Bahan/Komponen :
- TOUCHPAD
- BC547
- POT HG
- LED BLUE
- NE555
- RELAY
- RES
- 1N4007
- CAP
Dasar Teori :

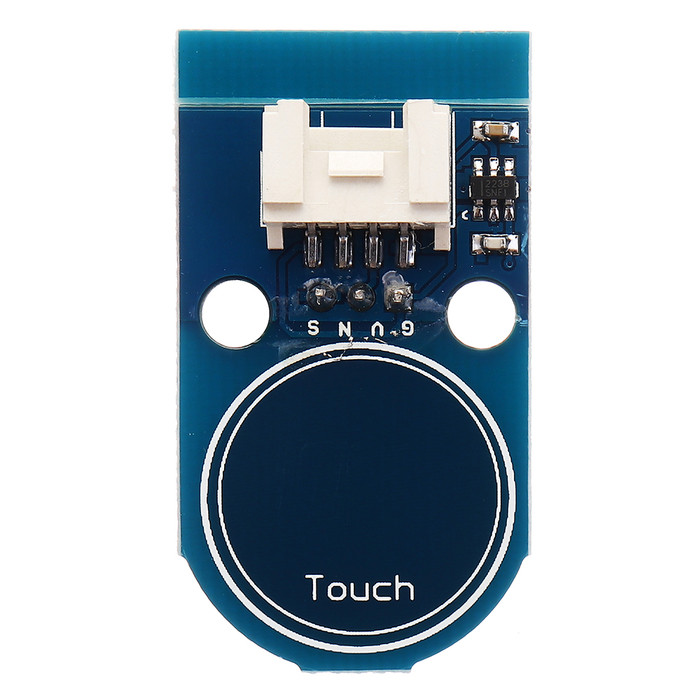

1. TOUCHPAD
Touchpad atau trackpad adalah perangkat penunjuk yang dilengkapi sensor taktil, permukaan khusus yang dapat menerjemahkan gerakan dan posisi jari pengguna ke posisi relatif pada sistem operasi yang dijadikan output ke layar. Touchpads adalah fitur umum pada komputer laptop dibandingkan menggunakan mouse di desktop , dan juga digunakan sebagai pengganti mouse di mana ruang meja langka. Karena ukurannya yang bervariasi, mereka juga dapat ditemukan di personal digital assistant (PDA) dan beberapa pemutar media portabel . Papan sentuh nirkabel juga tersedia sebagai aksesori terpisah.
Touchpad umumnya bekerja dengan cara mendeteksi sifat capacitance dari jari manusia. Sensor capacitance ditempatkan sepanjang sumbu vertikal dan horizontal dari permukaan touchpad. Posisi/lokasi dari jari ditentukan dari kerja kombinasi antara sensor capacitance sumbu vertikal dan horizontal. Itulah sebabnya mengapa touchpad tidak dapat mendeteksi sentuhan dari sebuah pensil ataubenda lainyang sejenis. Penggunaan sarung tangan jugadapat mempengaruhi kerja sensor capacitance walaupun kadang-kadang juga dapat berhasil. Keringat atau jari yang basah dapat jugamenimbulkan masalah pada touchpad yang sangat tergantung dari pengukuran capacitance oleh capacitance sensor.
2. BC547
BC547 adalah transistor NPN sehingga kolektor dan emitor akan dibiarkan terbuka (bias terbalik) saat pin basis ditahan di ground dan akan ditutup (bias maju) saat sinyal diberikan ke pin basis. BC547 memiliki nilai penguatan 110 hingga 800, nilai ini menentukan kapasitas amplifikasi transistor. Jumlah arus maksimum yang dapat mengalir melalui pin Collector adalah 100mA, oleh karena itu kami tidak dapat menghubungkan beban yang mengkonsumsi lebih dari 100mA menggunakan transistor ini. Untuk membiaskan transistor kita harus menyuplai arus ke pin basis, arus ini (IB) harus dibatasi hingga 5mA.
Pin Number | Pin Name | Description |
1 | Collector | Arus mengalir melalui kolektor |
2 | Base | Mengontrol bias transistor |
3 | Emitter | Arus mengalir keluar melalui emitor |
3. LED BLUE
Lampu Listrik adalah suatu perangkat yang dapat menghasilkan cahaya saat dialiri arus listrik. Arus listrik yang dimaksud ini dapat berasal tenaga listrik yang dihasilkan oleh pembangkit listrik terpusat (Centrally Generated Electric Power) seperti PLN dan Genset ataupun tenaga listrik yang dihasilkan oleh Baterai dan Aki.
4. NE555
IC Timer atau IC Pewaktu adalah jenis IC yang digunakan untuk berbagai Rangkaian Elektronika yang memerlukan fungsi Pewaktu dan multivibrator didalamnya.NE555 yang mempunyai 8 pin (kaki) ini merupakan salah satu komponen elektronika yang cukup terkenal, sederhana, dan serba guna dengan ukurannya yang kurang dari 1/2 cm3.
PIN | KEGUNAAN |
1 | Ground (0V), adalah pin input dari sumber tegangan DC paling negative |
2 | Trigger, input negative dari lower komparator (komparator B) yang menjaga osilasi tegangan terendah kapasitor pada 1/3 Vcc dan mengatur RS flip-flop |
3 | Output, pin keluaran dari IC 555. |
4 | Reset, adalah pin yang berfungsi untuk me reset latch didalam IC yang akan berpengaruh untuk me-reset kerja IC. Pin ini tersambung ke suatu gate (gerbang) transistor bertipe PNP, jadi transistor akan aktif jika diberi logika low. Biasanya pin ini langsung dihubungkan ke Vcc agar tidak terjadi reset |
5 | |
6 | Threshold, pin ini terhubung ke input positif (komparator A) yang akan me-reset RS flip-flop ketika tegangan pada pin ini mulai melebihi 2/3 Vcc |
7 | Discharge, pin ini terhubung ke open collector transistor internal (Tr) yang emitternya terhubung ke ground. Switching transistor ini berfungsi untuk meng-clamp node yang sesuai ke ground pada timing tertentu |
8 | Vcc, pin ini untuk menerima supply DC voltage. Biasanya akan bekerja optimal jika diberi 5V s/d 15V. Supply arusnya dapat dilihat di datasheet, yaitu sekitar 10mA s/d 15mA. |
5. POT HG
Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Gambar dibawah ini menunjukan Struktur Internal Potensiometer beserta bentuk dan Simbolnya.
Berdasarkan bentuknya, Potensiometer dapat dibagi menjadi 3 macam, yaitu :
- Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper-nya.
- Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.
- Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.
6. RELAY
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :
- Electromagnet (Coil)
- Armature
- Switch Contact Point (Saklar)
- Spring
Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
- Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
- Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)
Berdasarkan gambar diatas, sebuah Besi (Iron Core) yang dililit oleh sebuah kumparan Coil yang berfungsi untuk mengendalikan Besi tersebut. Apabila Kumparan Coil diberikan arus listrik, maka akan timbul gaya Elektromagnet yang kemudian menarik Armature untuk berpindah dari Posisi sebelumnya (NC) ke posisi baru (NO) sehingga menjadi Saklar yang dapat menghantarkan arus listrik di posisi barunya (NO). Posisi dimana Armature tersebut berada sebelumnya (NC) akan menjadi OPEN atau tidak terhubung. Pada saat tidak dialiri arus listrik, Armature akan kembali lagi ke posisi Awal (NC). Coil yang digunakan oleh Relay untuk menarik Contact Poin ke Posisi Close pada umumnya hanya membutuhkan arus listrik yang relatif kecil.
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :
- Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)
- Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)
- Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.
- Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).
7. RES
Res merupakan salah satu jenis resistor. Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.
Untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika, Resistor bekerja berdasarkan Hukum Ohm ( V = IR ). Nilai tegangannya berbanding dengan arus listrik yang mengalir sesuai dengan hukum ohm. Biasanya didalam jejaring elektronik dan sirkuit elektronik banyak menggunakan resistor. Resistor ini memang paling banyak dan sering digunakan dalam komponen lain. Dalam resistor tidak ada kutub negatif dan positif, tetapi memiliki ciri utama yakni toleransi, tegangan kerja maksimum, power rating dan resistensi. Daya listrik dan resistensinya dapat dihantarkan. Ciri lainnya adalah induktansi, koefisien suhu, dan kebisingan. Satuan dari resistensi sebuah resistor bersifat resistif dilambangkan dengan Ohm dengan simbol Ω (Omega).
8. DIODA 1N4007
Dioda adalah perangkat yang memungkinkan aliran arus hanya melalui satu arah. Artinya arus harus selalu mengalir dari anoda ke katoda. Terminal katoda dapat diidentifikasi dengan menggunakan bar berwarna abu-abu seperti yang terlihat pada gambar.
Untuk Dioda 1N4007, daya dukung arus maksimum adalah 1A yang menahan puncak hingga 30A. Karenanya kita dapat menggunakan ini di sirkuit yang dirancang kurang dari 1A. Arus balik adalah 5uA yang dapat diabaikan. Disipasi daya dioda ini adalah 3W.
Pin No. | Pin Name | Description |
1 | Anode | Arus selalu Masuk melalui Anoda |
2 | Cathode | Arus selalu Keluar melalui Katoda |
9. CAP
Cap merupakan salah satu jenis kapasitor. Kapasitor atau disebut juga dengan kondensator adalah komponen elektronika pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu. Fungsi kapasitor (kondensator) di antaranya adalah dapat memilih gelombang radio pada rangkaian tuner, sebagai perata arus pada rectifier dan juga sebagai filter di dalam Rangkaian Power Supply (Catu Daya). Satuan nilai untuk kapasitor (kondensator) adalah Farad (F).
 |

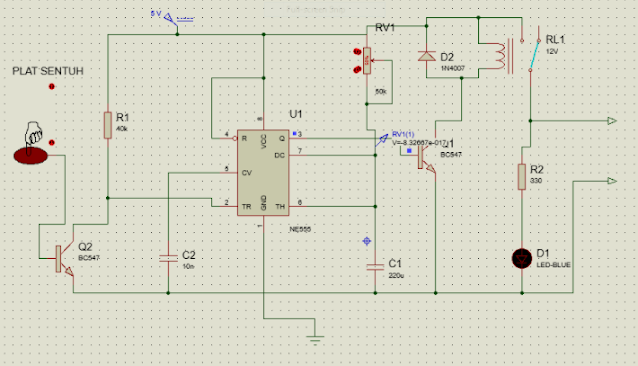

| Cara kerja sensor sentuh ini sangatlah sederhana, cukup memanfaatkan listrik statis dari tangan manusai saja. Ketika plat disentuh maka akan mentrigger kaki base dari transistor Q2 yang berfungsi sebagai switching, sehingga VCC akan menuju ke pin 2 IC 555 sebagai trigger yang mengaktifkannya. Ketika IC aktif maka output pada pin 3 juga akan mentrigger Q1 sampai on dan akan mengaktifkan relay (RL1). |
