[PENGAPLIKASIAN SENSOR VIBRATION DENGAN IC NE555]
 |
| Sumber gambar 20.10 : Letusan gunung berapi di pulau Hawaii |
Berdasarkan gambar terdapat letusan gunung berpai yang mana akibat dari letusan dapat menyebabkan terjadinya gempa dengan itu saya mencoba membuat suatu rangkaian sensor accelometer/ pendeteksi getaran menggunakan sensor vibration dengan IC NE555 sebagai pendetesi gempa.
a. Untuk mengetahui apa itu sensor vibrationb. Untuk mengetahui bagaimana prinsip kerja dari sensor vibrationc. Untuk mempelajari aplikasi dari sensor vibrationd. Untuk mempelajari simulasi rangkaian sensor vibration menggunakan aplikasi proteus.
Bahan/Komponen :
1. IC NE555
2. Resistor 1k
3. Resistor 1M
4. Capasitor 100nF
5. Capasitor 100uF
6. Dioda
7. Library proteus sensor vibration
8. LED
9. Ground
Accelerometer adalah sebuah perangkat yang mampu mengukur sebuah kekuatan akselerasi. Kekuatan ini mungkin statis (diam) seperti halnya kekuatan konstan dari gravitasi Bumi, atau bisa juga bersifat dinamis karena gerakan atau getaran dari sebuah alat akselerometer. Accelerometer merupakan sebuah tranduser yang berfungsi untuk mengukur percepatan, mendeteksi dan mengukur getaran, ataupun untuk mengukur percepatan akibat gravitasi bumi. Accelerometer memiliki tipe yaitu, capasitive, piezoelectric,piezoresistive,hall effect,magnetoresistive, heat transfer.
Aplikasi Penggunaan Accelerometer :
1. Transportasi
2. Bidang Medis
3. Science and Engineering
4.Peralatan Elektronik
Teori komponen yang digunakan :
Sensor Vibration
Sensor Vibration sw420 memiliki fungsi yang sama dengan sensor Accelerometer yaitu untuk mendeteksi getaran dengan tegangan output 3V-5V.
IC NE 555

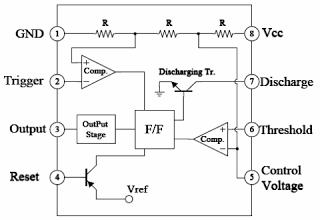

Fungsi Setiap Kaki IC NE555:
Berikut
gelombang output IC NE555 :
Pada dasarnya aplikasi utama IC NE555 ini
digunakan sebagai Timer (Pewaktu) dengan operasi rangkaian monostable dan Pulse
Generator (Pembangkit Pulsa) dengan operasi rangkaian astable. Selain itu,
dapat juga digunakan sebagai Time Delay Generator dan Sequential Timing.

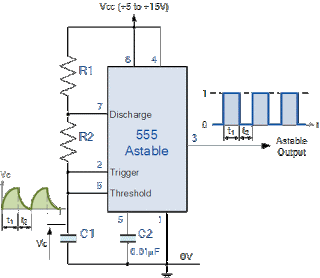

Rangkaian ini paling sering digunakan sebagai osilator gelombang kotak / pembangkit pulsa, terdapat perhitungan untuk nilai frekuensi output yang kita inginkan :
f = 1 / { ln (2) .
(R1 + 2.R2) . C }
T = 1/f
Duty cycle ialah perbandingan pulsa high dan pulsa low pada satu
gelombang.rumus duty cycle :
D = 1 - R2 / (R1 + 2.R2)
Duty cycle dapat dihitung : (t1/T) x 100 % = (t1 / {t1+t2}) x 100 %
3.
Resistor
Resistor adalah komponen
elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang
mengalir dalam suatu rangkain elektronika. Pada rangkaian ini resistor juga
berfungsi untuk mencari frekuensi pada IC.
Kapasitor
Kapasitor adalah Komponen Elektronika Pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu. Kapasitor pada rangkaian ini berfungsi untuk menyeimbangkan tegangan referensi pada kaki negatif komparator.
5.
Dioda LED dan LED-Green
Rangkaian
lampu LED memiliki cara kerja yang hampir sama dengan dioda yang mempunyai kutub Negatif
(N) dan kutup Positif (P).LED memancarkan cahaya bila dialiri tegangan maju
atau bias forward dari Anoda menuju ke Katoda.Sewaktu lampu LED dialiri
tegangan maju dari Anoda (P) ke Katoda (K). Kelebihan elektron pada N-Type material
akan berpindah tempat ke wilayah kelebihan lubang atau Hole, yang merupakan
wilayah bermuatan positif (P-Type Material). Sewaktu Elektron bertemu dengan
Hole (lubang), akan melepaskan photon dan menciptakan, atau memancarkan cahaya
satu warna atau monokromatik.Rangkaian lampu LED berbeda dengan lampu lainnya
karena pada penggunaan LED yang tidak sama, dengan lampu neon atau pun lampu
pijar, karena LED mempunyai kecenderungan berupa polarisasi dengan
kutubnya:positif dan negatif.
Ketika logicstate bernilai 1, maka sensor akan mendeteksi getaran dan arus mengalir. Arus mengalir dari vcc menuju control voltage yang terhubung dengan kapasitor (c1). Output dari sensor terhubung ke Resistor (R1) dan lalu menuju ke Resistor (R2) dan menuju ke threshold yang mengatur agar tidak terjadinya logika low, karena jika logika low maka flip flop akan tereset. Kaki output flip flop terhubung dengan trigger yang berfungsi untuk membangkitkan gelombang kotak lalu menuju ke diode LED di kaki anoda menuju katoda untuk mengubah energi listrik menjadi energi cahaya yang kemudian ditampilkan melalui LED. Ketika logicstate bernilai 0 maka tidak terjadi getaran dan arus tidak mengalir sehungga LED tidak menyala.
